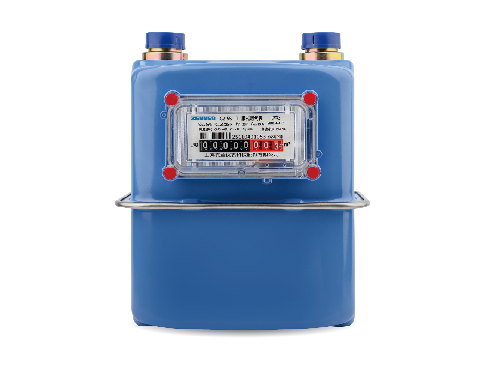

机械式温度补偿燃气表
产品概述:

  真兰机械式温度补偿燃气表是在普通膜式燃气表基础上加装温度补偿机构,当流经机芯的燃气温度变化时,通过触发补偿机构上热膨胀系数不同的合成双金属片,产生挠曲变形,达到调整皮膜行程,从而改变回转体积,以此抵消燃气热胀冷缩产生的体积差异,实现公平计量。机械式温度补偿功能的增加,使得膜式燃气表具有更广泛的环境适应能力,并大大提升了计量准确度。

  该产品符合标准: GB/T6968-2011《膜式燃气表》

分享到:

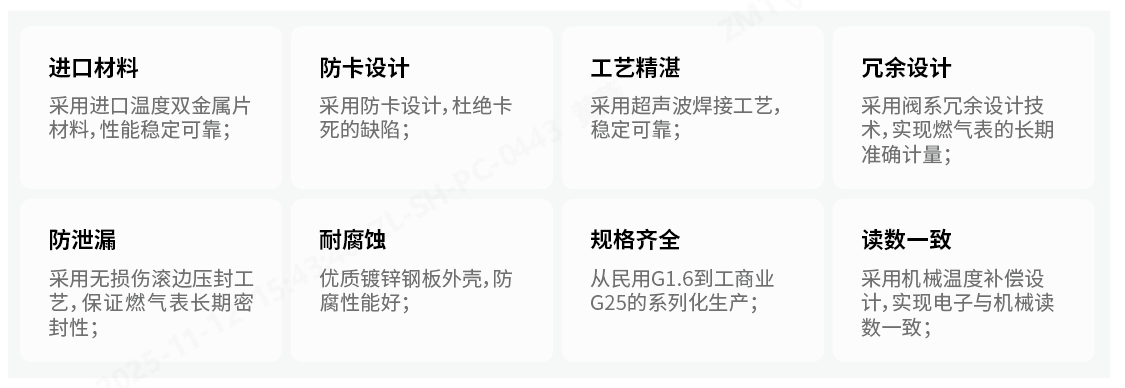

性能特点


  ● 采用机械温度补偿组件技术,温度变化时通过改变燃气表的回转体积实现对计量读数的修正;


  ● 采用燃气表冗余控制技术,有效避免燃气表长期使用越走越慢,可有效降低输差;


  ● 具有燃气表无损伤压封工艺,保证燃气表长期密封性与抗腐蚀性;


  ● 运行灵敏度高,始动流量可达1dm³/h;


  ● 压力损失小,在6m³/h流量下小于160Pa;


  ● 密封性好,使用更安全。保护外壳间涂覆进口密封胶后通过整体无接缝的不锈钢封圈进行滚压而成,使燃气表可承受75kPa的高压密封性检测;


  ● 工作温度范围宽,可在-25℃~+55℃环境下正常使用;


  ● 可配置耐受1000h盐雾试验能力的燃气表。

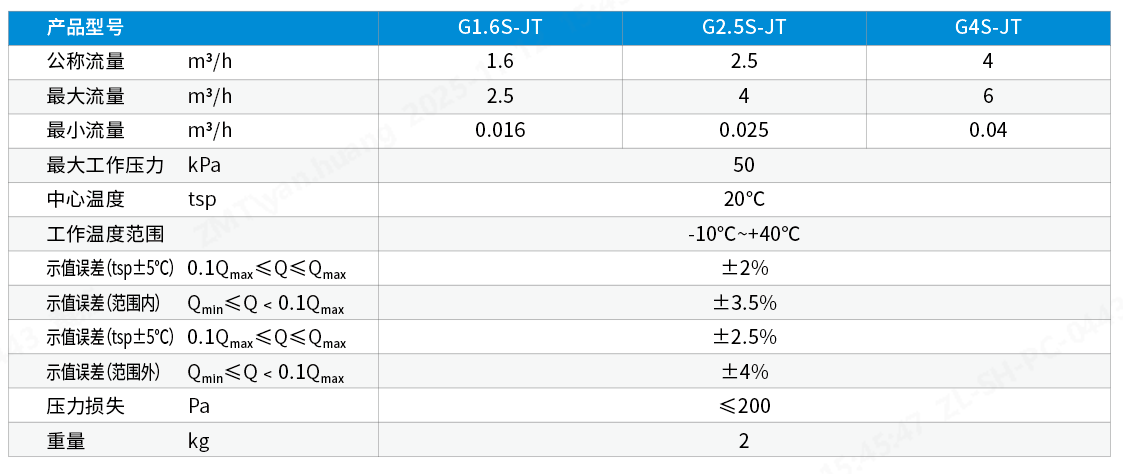

技术参数


技术参数/型号

G1.6S-JT

G2.5S-JT

G4S-JT

公称流量m³/h

1.6

2.5

4

最大流量m³/h

2.5

4

6

最小流量m³/h

0.016

0.025

0.04

工作压力范围  kPa

0.5~50

中心温度  tsp

20℃

工作温度范围

-10℃~+40℃

示值误差

tsp±5℃

范围内

0.1qmax≤q≤qmax

±2%

qmin≤0.1qmax

±3.5%

tsp±5℃

范围外

0.1qmax≤q≤qmax

±2.5%

qmin≤0.1qmax

±4%

压力损失Pa

≤200

产品重量kg

2

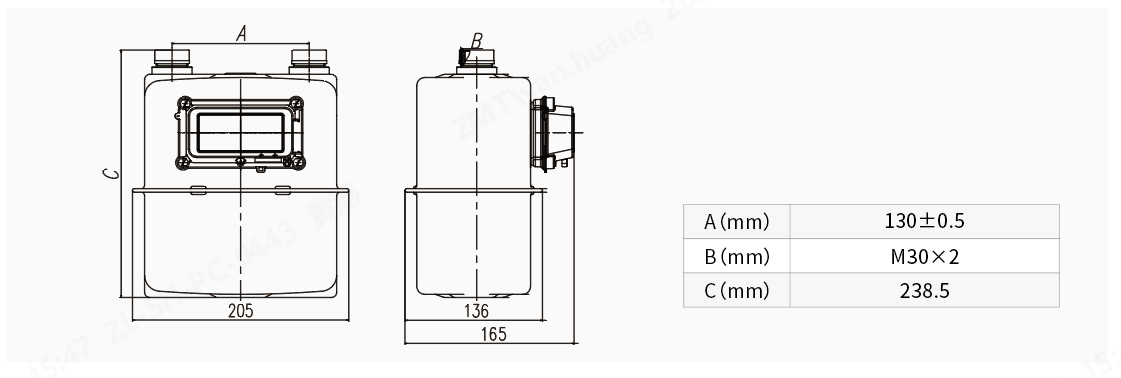

外形尺寸



A

90±0.50   110±0.50  130±0.50

B

M26×1.5-6g   M30×2-6g   G¾"B  G1"B

G1¼"B

C

238

230
