ZYL系列气体腰轮流量计
产品概述:

  ZYL系列气体腰轮流量计是准确计量气体通过的容积式流量仪表,气体体积(在测量时的温度和压力条件下)通过一个机械字轮直接显示,具有很高的测量精度。高精度、宽范围度、高可靠性、长寿命。

  适用于封闭管道中气体流量的计量,可广泛应用于天然气、煤制气、惰性气体、空气等非腐蚀性气体的流量计量。是石油、化工、工业、民用锅炉、燃气调压箱、科研等部门理想的流量计量装置。作为一种传统的容积式仪表,采用旋转定排量的工作原理,其精度是由一对精密加工的转子和坚固的计量室,确保非调整的高精度。

  计量精度不受气体比重、压力和流量变化的影响,特别适合高精度、中等流量计量范围,结构紧凑坚固,入口无需直管段,适于安装在环境狭窄的场合。

  产品符合JB/T 7385-2015《气体腰轮流量计》行业标准

  产品执行Q31/0118000139C007-2019-01《ZYL型气体腰轮流量计》

  产品执行JJG633-2005《气体容积式流量计》检定规程

分享到:

性能特点

  ●高强度

  壳体采用高强度的铝合金型材,增加壁厚,使其能够抵抗安装时产生的应力,并能保证长期尺寸稳定性和计量精度。

  ●优化转子结构

  转子头部型线经过优化设计,将转子与壳体间的密封型式由线密封改变为面密封,改善密封效果,扩大了仪表的范围度。

  ●使用寿命更长

  壳体及转子表面经过特殊化学处理表面形成坚硬氧化膜,增强耐磨性和耐腐蚀性,且转子间、转子与壳体间无磨损转动、无接触密封,确保了其长期稳定工作。

  ●高精度、高可靠性

  进口高精度球轴承,具有不需调整的高精度,不受介质条件变化的影响,保证产品长期精度稳定。

  ●范围度更大

  不同规格型号范围度可以达到160:1,甚至可达250:1。

  ●始动流量更小

  不同规格流量计的起步流量0.02 m³/h~0.6 m³/h。

  ●压力损失小

  不同规格流量计的压力损失0.06kPa~0.5kPa。

  ●多种结构型式

  a、基本型:带机械计数器,显示工况累积体积流量,带低频脉冲发生器。

  b、智能型:配置体积修正仪,带温度、压力补偿、无线远传、IC卡等功能。

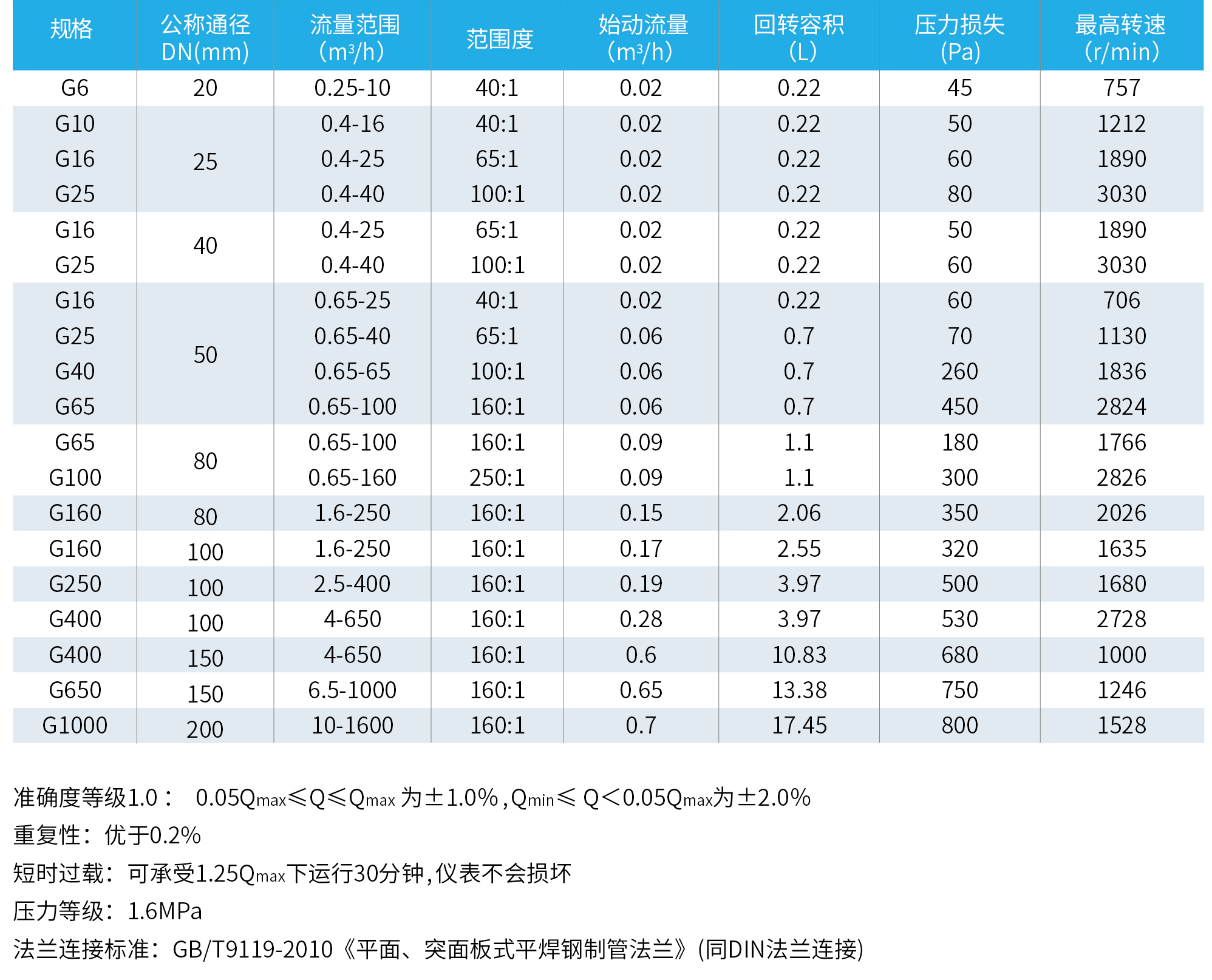

技术参数

型号 口径(DN) 流量范围
(m3/h)
范围度 始动流量(m3/h) 回转容积(L) 压力损失(Pa) 最高转速(转/分)
G6 20  0.25~10 40:1 0.02 0.22 45 757
G10 25 0.4~16 40:1 0.02 0.22 50 1212
G16 0.4~25 65:1 0.02 0.22 60 1890
G16 40 0.4~25 65:1 0.02 0.22 50 1890
G25 0.4~40 100:1 0.02 0.22 60 3030
G25 50 0.65~40 65:1 0.06 0.7 70 1130
G40 0.65~65 100:1 0.06 0.7 260 1836
G65 0.65~100 160:1 0.06 0.7 450 2824
G65 80 0.65~100 160:1 0.09 1.1 180 1766
G100 0.65~160 250:1 0.09 1.1 300 2826
G160 80 1.6~250 160:1 0.5 2.06 350 2026
G160 100 1.6~250 160:1 0.55 2.55 320 1635
G250 100 2.5~400 160:1 0.6 3.97 500 1680
G400 100 4~650 160:1 0.6 3.97 530 2728
G400 150 4~650 160:1 0.6 13.06 500 829
G650 150 6.5~1000 160:1 0.65 16.16 550 1031
G1000 200 10~1600 160:1 0.7 19.9 550 1340

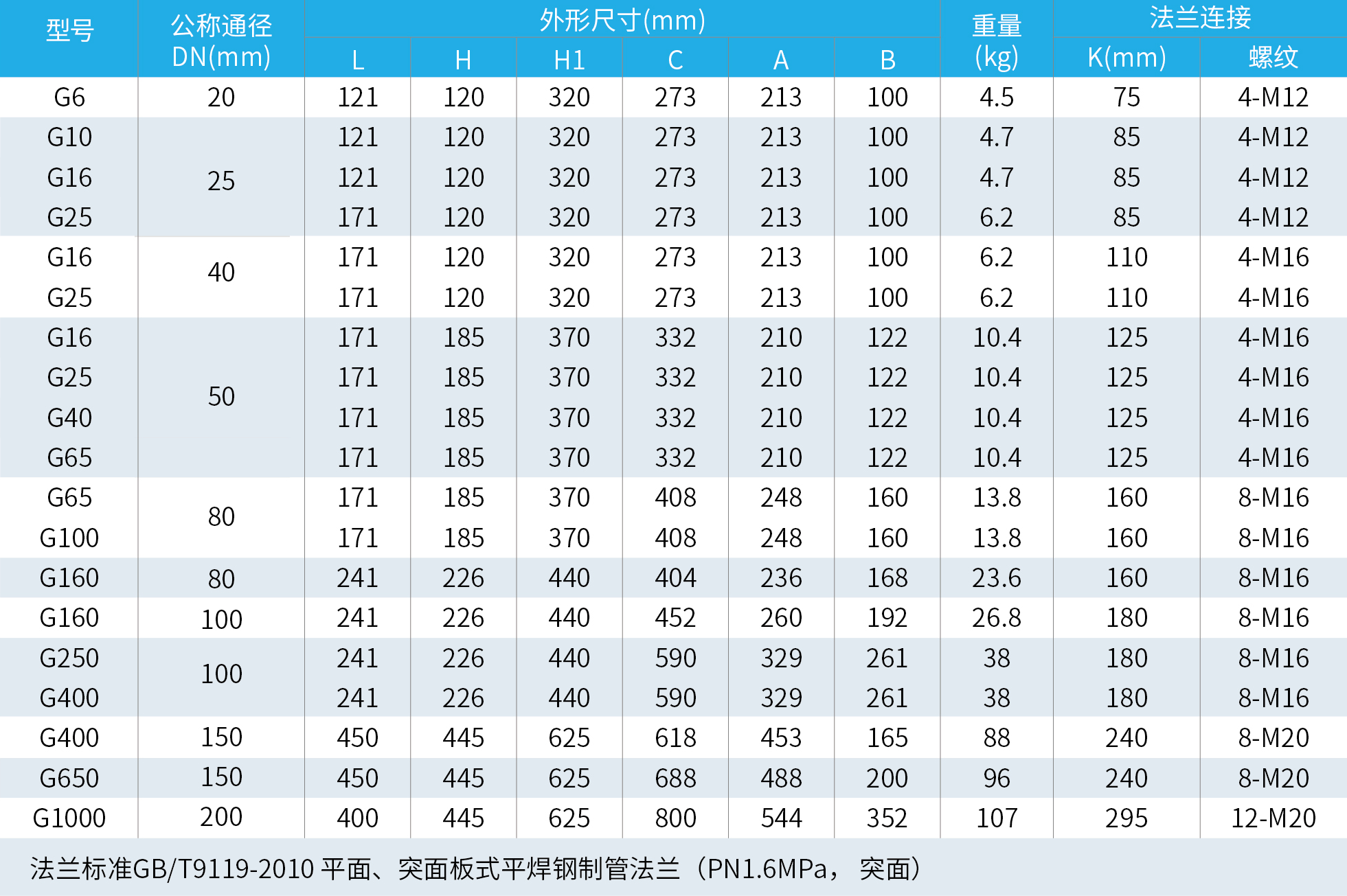

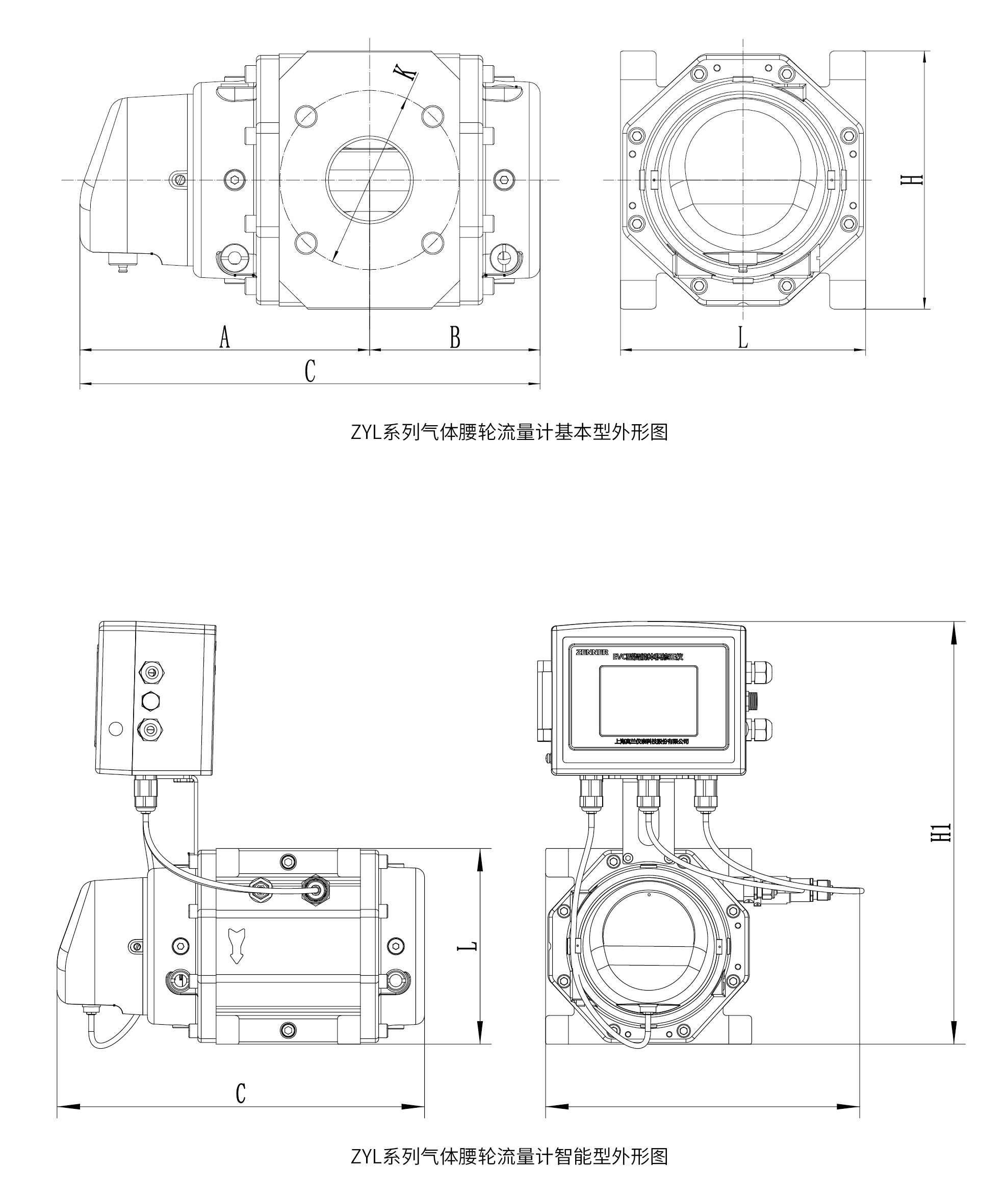

外形尺寸
